Stuurwiel bediening Volvo XC90 2004-2014 Amp Multilead (42svl003)
€132,35

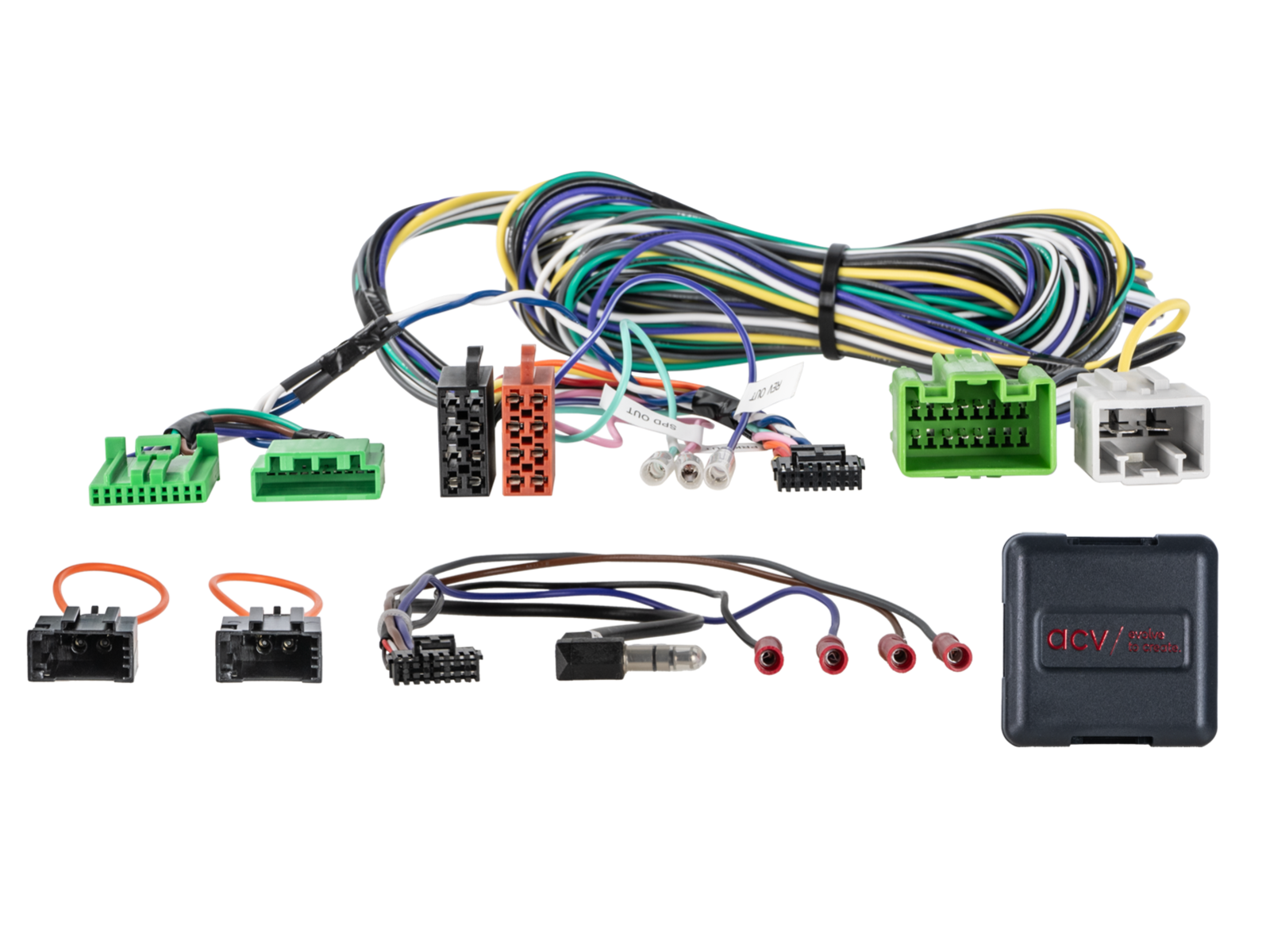

Voor het bedienen van je radio via je knoppen op je stuur heb je de stuurwiel interface/stuurbediening 42xvl003 van ACV nodig.
Bij deze stuurwiel bediening moet je een bijpassende ACV lead meebestellen.
Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
CAN-bus
Aansluiting: OEM-versterker bypass > ISO
Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel
Aansluiting: OEM-display > T-kabel
Aansluiting: OEM-versterker > glasvezelkabel Lus(f) Most-Ring
Voertuigen met OEM-versterker onder de passagiersstoel
Voertuigen zonder PDC achter
OEM-versterker bypass:
Luidsprekers voor/achter ondersteund
Luidspreker midden niet ondersteund
Subwoofer niet ondersteund
Voertuigen met OEM-tuner Silverbox in de kofferbak, nieuwe antenne vereist:
Glasplakantenne AM/FM DIN(m) 12V extern > Artikel: 151000-04
Glasklebeantenne AM/FM Fakra Z(f) 12V extern > Artikel: 151000-18
Glasklebeantenne AM/FM DIN(m) 12V extern > Artikel: 152000-38
Dippschakelaar-instellingen voor de fabrikant van de achteraf gemonteerde apparatuur (zie BDA)
Geschikt voor de volgende voertuigen:
Volvo XC90 (C) 07/2002 – 09/2004
Volvo XC90 (C) 09/2004 – 05/2006
Volvo XC90 (C) 05/2006 – 09/2011
Volvo XC90 (C) 12/2011 – 07/2014
De volgende signalen zijn beschikbaar:
Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal
Belastbaarheid uitgangen: 250 mA max.
Stroomverbruik groter dan 250 mA:
1 relais spoelweerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.
Stuurwielbediening
Geschikt voor:
Volvo XC90 2004-2014
